一、產品簡介
鋼管擴口試驗機適用于圓形橫截面的銅管塑性變形能力的測定，檢查和顯示管材是否有可見性裂痕。金屬管擴口試驗是檢驗金屬管由徑向擴張到規定直徑的變形性能，并顯示其缺陷的一種試驗方法。
鋼管擴口試驗機適用于外徑不超過150mm（有色金屬管不超過100mm）、管壁厚度不超過10mm的圓形橫截面金屬管擴口塑性變形能力的測定，適用于無縫和焊接金屬管。也可與用戶協商非標準規定外徑和壁厚的擴口試試驗。
二、試驗原理

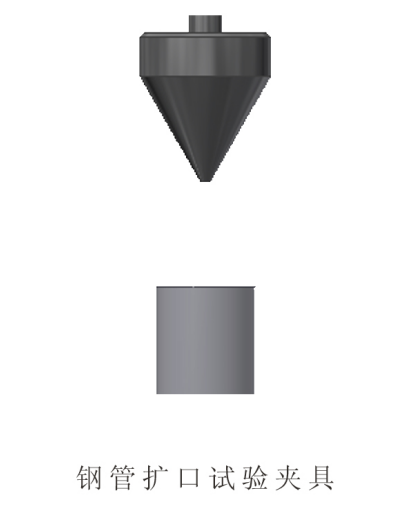

用圓錐形頂芯擴大管段試樣的一端，直至擴大端的zui大外徑達到相關產品標準所規定的值。鋼管擴口試驗機的擴口附具（圓、錐形頂芯）一般有30度、45度、60度。
根據不同的試驗對象大致可分為兩種類型：
1）對于無縫鋼管的擴口試驗一般選用液壓式擴口試驗機
2）對于有色金屬管的擴口試驗要選用電子式擴口試驗機
鋼管擴口試驗機quan面符合：
GB/T246-1997《金屬管 壓扁試驗方法》
GB/T242-1997《金屬管 擴口試驗方法》
GB/T245-1997《金屬管 卷邊試驗方法》
GB/T2611-1992《試驗機通用技術要求》等國家標準。
三、設備結構介紹
主機

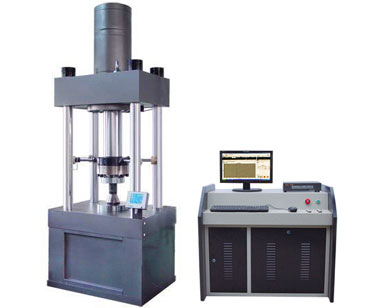

鋼管擴口試驗機采用油缸上置、四立柱框架結構，雙向油缸，密封性好，精度高，一致性好；試驗空間位于上橫梁和工作臺之間，結構緊湊合理，維護使用方便等優點。
液壓系統
油箱內的液壓油通過電機帶動油泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。鋼管擴口試驗機計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。
電氣測控系統
?。?）伺服控制油源采用基于PCI技術的內置式控制器，保證了該試驗機可以實現試驗力、試樣變形和加載力的閉環控制，可實現等速試驗力、等速載荷循環等試驗。
?。?）鋼管擴口試驗機試驗結束時，可手動或自動高速返回試驗初始位置。
?。?）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
?。?）具有網絡傳輸接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。
軟件界面呈現
（1）實時測量與顯示試驗力及峰值、速率等各信號；
?。?）實現負荷-變形，負荷-位移等多種試驗曲線的實時屏幕顯示，可隨時切換觀察，曲線的放大與縮小非常方便
?。?）鋼管擴口試驗機具備試驗參數的計算機存儲、設定、加載等功能，調零、標定等操作都從軟件上進行，各參數可方便的進行存儲和調入.
an全保護裝置
?。?）當試驗力超過zui大試驗力的2%-5%時，過載保護，系統卸荷。
?。?）當活塞達到上極限位置時，行程保護，油泵電機停機。
三、技術參:1：
1.機型 鋼管擴口試驗機YKW-600
2.試驗力(KN) 600
3.測力范圍 4%-100%FS
4.試驗力分辨率 0.01KN
5.試驗空間 600
四、技術參數2：
1.試驗行程 300mm
2.油泵壓力 30Mpa
3.試樣直徑 無縫管≤150mm 有色金屬管≤100mm
4.試樣壁厚 ≤10mm圓形橫截
5.頂芯角度 30° 45° 60°
我公司另有鋼管拉伸試驗機，鋼管壓扁試驗機可定制，歡迎來電垂詢
